全自动自清洗过滤器
时间:2012-10-11 15:06:35   来源:www.hzshenlong.com   点击:
“申龙”全自动自清洗过滤器,克服传统过滤产品的纳污量小、易受污物堵塞、过滤部分需拆卸清洗且无法监控过滤器状态等众多缺点。


产品简介
产品名称: 全自动自清洗过滤器 产品编号: 0404-□-□-□□-□-□□-□-□
滤机材质: 不锈钢 配套设备: 过滤袋
过滤性能: 高效、精密过滤 适用对象: 液体大流量过滤
产品描述:

◆ 全自动自清洗过滤器自动化程度高;
◆ 覆盖了由10um到3000um的各种过滤精度的需求;
◆运行及控制不需外接任何能源就可以自动清洗过滤,自动排污;
◆清洗过滤损失水量只占过滤水量的0.08-0.6%;
◆反冲洗期间不断流,清洗过滤周期可以调节;
◆自清洗过滤时间默认为10-60/s;


全自动自清洗过滤器

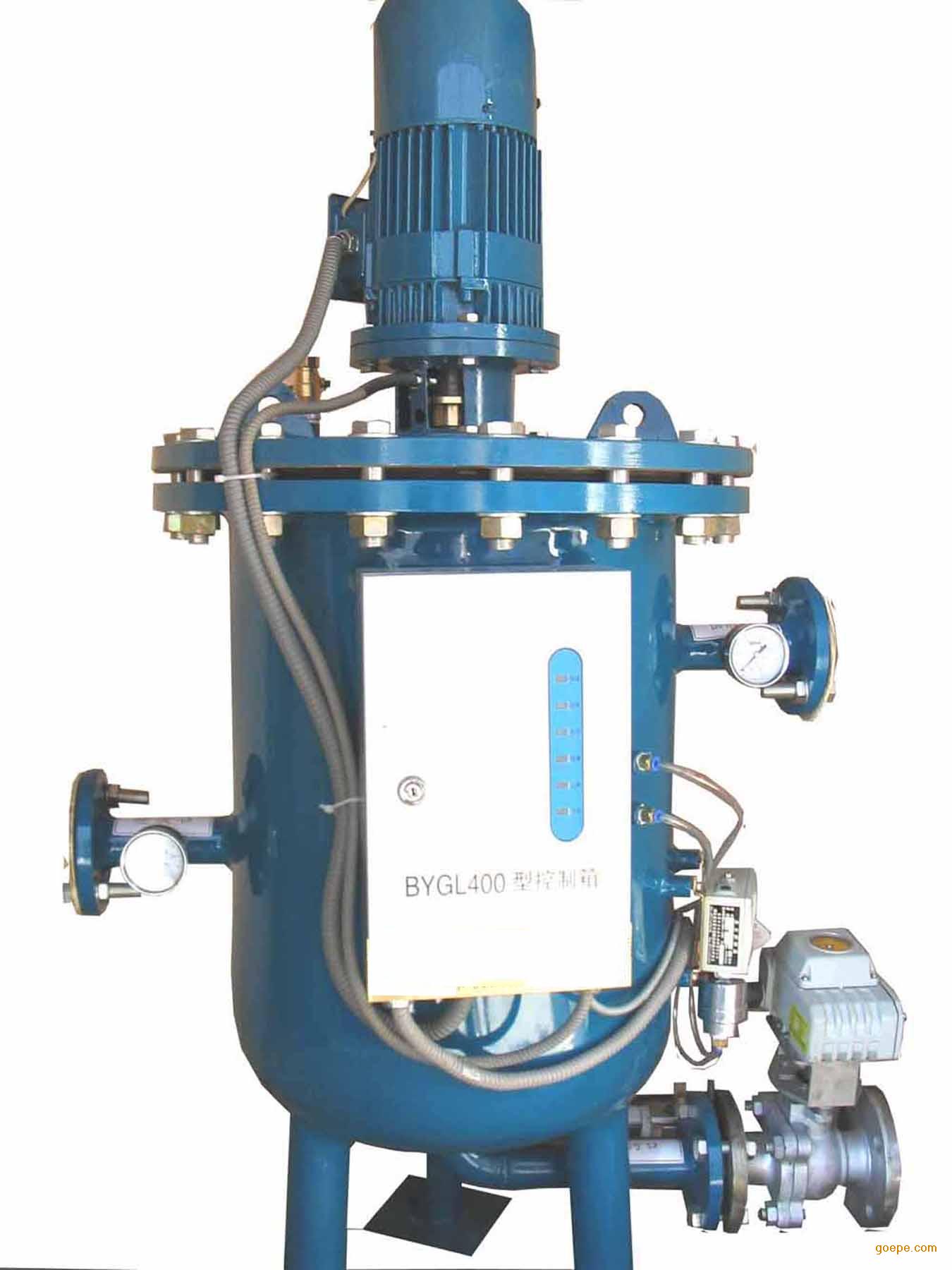

全自动自清洗过滤器

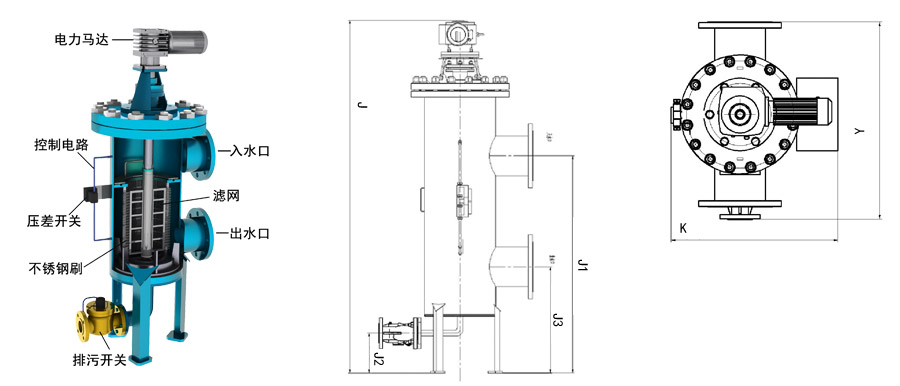

产品结构示意图


产品规格型号:

单台处理水量 最大工作压力 过滤器清洁时的压力损失 最高工作水温 过滤精度范围 自清洗所需水量 自清洗时间 自清洗控制方式 电控方式 控制界面 滤网类型
45-2350m³/h 0.1-1.6Mpa ≤0.018Mpa 95℃ 100-3000μm <1% 10-60秒 压差、时间及手动 交流三相380V/ 50Hz 数显、旋钮、开关 316L编织网、楔形网


技术参数:


压损表:



※结构:电机、电控箱、控制管路、主管组件、滤芯组件、316L不锈钢刷、框架组件、传动轴、进出口连接法兰等。

工作原理:
  待处理的水由入水口进入机体,水中的杂质沉积在不锈钢滤网上,由此产生压差。通过压差开关监测进出水口压差变化,当压差达到设定值时,电控器给水力控制阀、驱动电机信号,引发下列动作:
  电动机带动刷子旋转,对滤芯进行清洗,同时控制阀打开进行排污,整个清洗过程只需持续数十秒钟,当清洗结束时,关闭控制阀,电机停止转动,系统恢复至其初始状态,开始进入下一个过滤工序。
  设备安装后,由技术人员进行调试,设定过滤时间和清洗转换时间,待处理的水由入水口进入机体,过滤器开始正常工作,当达到预设清洗时间时,电控器给水力控制阀、驱动电机信号,引发下列动作:
  电动机带动刷子旋转,对滤芯进行清洗,同时控制阀打开进行排污,整个清洗过程只需持续数十秒钟,当清洗结束时,关闭控制阀,电机停止转动,系统恢复至其初始状态,如此循环进行。

过滤器形式:
    吸式 刷式 反冲洗
※备注:
1. 以上滤袋流量是以清水为基准的,实际流量要充分考虑流体粘度、过滤精度、杂质含量等技术参数的影响。
2. 设计压力、进出口尺寸、进出口方位和高度、锁紧方式等可以根据客户要求定制。

仪器特点:
  设计结构简单。
  反清洗时间短,流量,压力损失小。
  控制系统智能化(PLC、PAC)控制,自动化程度高。
  设备可与中央控制系统连接。
  高精度过滤,出水水质稳定。
  滤网终身使用,无需更换。
  使用寿命长。
  可适用于不同原水水质和用水要求。
  易损件少,无耗材,运行费用低,操作管理简单。
  自动反清洗不断流。

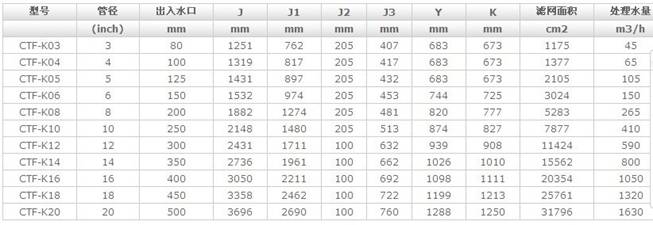

  全自动自清洗过滤器选型


产品应用:

申龙过滤器广泛应用于石油化工、天然气、涂料、油漆、油墨、医药、生物工程、汽车制造、电子、电镀、食品、饮料等领域。
石化、化工行业:双氧水、树脂、润滑油、聚合物、粘胶、航煤及各种油品、催化剂、化学纤维制造过程中各种流体净化、化工中间体产品及化工产品的分离回收;
石油、天然气行业:加气站CNG过滤、胺液脱硫及脱水剂过滤、天然气及炼厂的分离与净化、油田注水、修井、酸化液体过滤;
涂料、油漆、油墨行业:乳胶漆、油漆原料和溶剂过滤、印刷油墨、打印油墨及添加剂;
医药、生物工程行业:输液(LVP和SVP)制药用水、生物制品血浆血清、各种医药中间体、医药原料、溶剂过滤、CIP过滤、发酵罐进气及尾气除菌过滤;
汽车制造行业:电泳漆、面漆、超滤水、前处理液、整车喷淋水、发动机曲轴制造冷却液、喷漆用工业气体及喷漆房气体净化;
电子、电镀行业:液晶显示、光刻机、光盘、铜箔、集成电路及其他微电子及电子产品制造过程的各种化学品及处理、电镀液、工艺气体纯化和净化间气体过滤;
食品、饮料、酒行业:葡萄酒、黄酒、白酒、啤酒、果酒、清酒、果汁、茶饮料、豆奶、乳制品、瓶装水、食用油、醋、味精等食品添加剂制造的流程净化和无菌处理。

其他相关照片:
