蓝式过滤器
时间:2015-10-19 14:18:17   来源:www.hzshenlong.com   点击:
“申龙”蓝式过滤器,所有零部件均为标准型号,过滤器的生产可按水线生产,也可按压力容器GB150-1998标准生产。

产品简介
产品名称: 蓝式过滤器 产品编号: 0403-□-□-□□-□-□□-□-□
滤机材质: 不锈钢 配套设备: 滤篮、滤袋
过滤性能: 高效、精密过滤 适用对象: 食品、药液等液体过滤
产品描述:

蓝式过滤器是除去液体中少量固体颗粒的小型设备,可保护压缩机、泵、仪表和其他的正常工作,当流体进入有一定规格的滤网的滤桶后,其杂质被阻挡,而清洁的滤液则由过滤器出口排出,当需要清洗时,只要将可拆卸的滤桶取出,处理后重新装入即可,因此,使用维护极为方便。

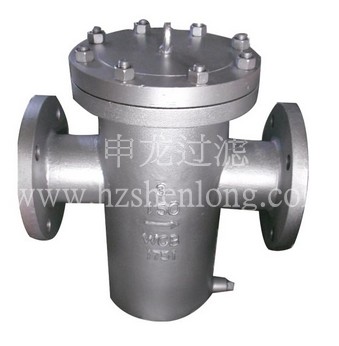

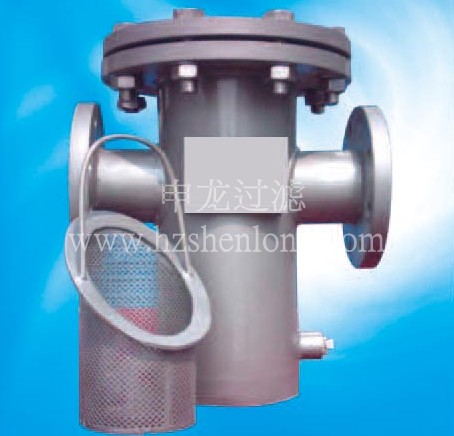

蓝式过滤器
蓝式过滤器

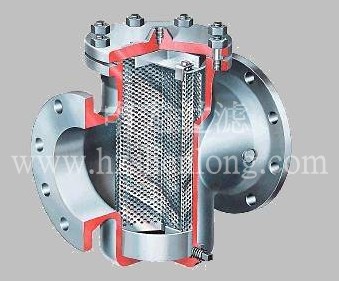

产品局部图


技术参数:

壳体材质
Body
滤框滤网材质
Glass Material
S密封件
Seal Material
工作温度(℃)
Ambient Temperature
操作压力
Operating Pressure
连接方式
Joint type
碳钢   CS 见不锈钢滤芯技术特性表 金属缠绕
丁腈橡胶
聚四氟乙烯
PTFE
CS -20~250℃ 0.6~22.0MPa 螺纹连接
法兰连接
对焊连接
黄铜   H62 H62
碳钢衬 PTFE CS/PTFE
不锈钢 304 304 -80~450℃
不锈钢 316L 316L


不锈钢钢丝的技术特性(英制):

~目数/in
Mesh/in
~孔数/in
Hole/in
可截粒径
Particle Dia(u)
丝径
Wire Dia(mm)
有效过滤面积%
Effective Filtrate Area
10 100 2023 0.02000(0.510) 64
20 400 955 0.02140(0.315) 58
30 900 614 0.00921(0.224) 54
40 1600 442 0.00760(0.206) 48
50 2500 365 0.00598(0.512) 46
60 3600 301 0.00480(0.122) 44
80 6400 216 0.00402(0.102) 42
100 10000 173 0.00310(0.081) 40


法兰标准:GB、HG、SH、HGJ、JB、ANSL、JIS等标准。(用户指定,请注明压力等级)
制造、检测标准:执行HG/T21637-1991标准,或客户指定标准。

尺寸表:

DN D L H H1 H2 有效过滤面积㎡
25 1 76 180 410 260 160 0.0162
40 11/2 108 260 560 300 170 0.0315
50 21/2 108 260 560 300 170 0.0315
65 2 133 373 637 364 174 0.0416
80 3 159 399 719 417 214 0.0590
100 4 219 459 881 508 272 0.1077
125 5 273 513 1079 617 345 0.1759
150 6 325 565 1276 724 404 0.2910
200 8 377 617 1397 793 446 0.4076
250 10 426 666 1544 893 495 0.5017
300 12 478 718 1739 997 563 0.6800


※结构:主管、接管、滤篮、法兰及紧固件等组成。

※工作原理:
当液体通过主管进入滤蓝后,固体杂质颗粒被阻挡在滤蓝内,而洁净的流体通过滤篮、由过滤器出口排出。当需要清洗时,旋开主管底部螺塞,排净流体,拆卸法兰盖,清洗后重新装入即可。因此,使用维护极为方便。

※过滤器形式:
单桶SB34复式过滤器;单桶高低YG07过滤器;双桶双联过滤器。


产品应用:

申龙过滤器广泛应用于石油化工、天然气、涂料、油漆、油墨、医药、生物工程、汽车制造、电子、电镀、食品、饮料等领域。
石化、化工行业:双氧水、树脂、润滑油、聚合物、粘胶、航煤及各种油品、催化剂、化学纤维制造过程中各种流体净化、化工中间体产品及化工产品的分离回收;
石油、天然气行业:加气站CNG过滤、胺液脱硫及脱水剂过滤、天然气及炼厂的分离与净化、油田注水、修井、酸化液体过滤;
涂料、油漆、油墨行业:乳胶漆、油漆原料和溶剂过滤、印刷油墨、打印油墨及添加剂;
医药、生物工程行业:输液(LVP和SVP)制药用水、生物制品血浆血清、各种医药中间体、医药原料、溶剂过滤、CIP过滤、发酵罐进气及尾气除菌过滤;
汽车制造行业:电泳漆、面漆、超滤水、前处理液、整车喷淋水、发动机曲轴制造冷却液、喷漆用工业气体及喷漆房气体净化;
电子、电镀行业:液晶显示、光刻机、光盘、铜箔、集成电路及其他微电子及电子产品制造过程的各种化学品及处理、电镀液、工艺气体纯化和净化间气体过滤;
食品、饮料、酒行业:葡萄酒、黄酒、白酒、啤酒、果酒、清酒、果汁、茶饮料、豆奶、乳制品、瓶装水、食用油、醋、味精等食品添加剂制造的流程净化和无菌处理。

其他相关照片:
