T型过滤器
时间:   来源:www.hzshenlong.com   点击:
T型过滤器属于小型设备,主要用于除去液体中少量固体颗粒,可保护设备的正常工作,当流体进入置有一定规格滤网的滤筒后,其杂质被阻挡,而清洁的滤液则由过滤器出口排出。


产品简介
产品名称: T型过滤器 产品编号: 0403-□-□-□□-□-□□-□-□
滤机材质: 铸铁、碳钢、不锈钢 配套设备: 滤网、滤筒
过滤性能: 高效、精密过滤 适用对象: 食品、化工过滤
产品描述:

T型过滤器属于小型设备,主要用于除去液体中少量固体颗粒,可保护设备的正常工作,当流体进入置有一定规格滤网的滤筒后,其杂质被阻挡,而清洁的滤液则由过滤器出口排出,当需要清洗时,只要将可拆卸的滤筒取出,处理后重新装入即可,所以使用维护极为方便。


T型过滤器
产品内部图
产品结构示意图

T型过滤器适用范围

    公称通径:50~300mm

    公称压力:10~4.0MPa

    工作温度:-196~400℃

    工作介质:

    1、化工、石油生产及城市供热中的弱腐蚀性物料。如水、氨、油品、 烃类等。

    2、化工生产中的腐蚀性物料。如纯碱、硫酸、硝酸、醋酸等。

    3、制冷、空分生产中的低温物料。如液甲烷、液氮、液氧及各种冷剂。

    4、轻工食品、制药生产中有卫生要求的物料。如啤酒、饮料、医药用品等。

    可拦截的固体颗粒粒径:131~2032μm PN1.6~5.0MPa DN50~300

    壳体材料:铸铁、碳钢、不锈钢


T型过滤器 ST14型正折流式连接尺寸

公称直径 主要尺寸 排放□“B” 参考重量
(KG)
L L1 L2 H R1/2"
50 300 526 164 164 13.9
65 338 594 184 184 19.5
80 368 652 196 196 24.3
100 423 735 220 175 36.1
125 466 814 240 194 55.3
150 521 917 270 217 74.1
200 630 1108 320 268 145.0
250 738 1310 370 320 220.1
300 846 1512 420 372 317.9

T型过滤器 ST24型反折流式连接尺寸

公称直径DN 主要尺寸 排放□“B” 参考重量(Kg)
L L1 L2 R1/2"
50 298 158 268 13.6
65 337 179 304 18.9
80 370 195.5 330 24.0
100 432 225 382 36.3
150 557 280 482 68.9
200 678 332.5 578 140.0
250 791 383 666 216.2
300 918 437 768 315.2

T型过滤器的选购须知:

    1)过滤器连接管道的公称通径,法兰标准和压力等级; 如果为异端需注明DN(大端)x DN,(小端)

    2)设计压力(或最大操作压力);

    3)设计温度(或最大操作温度);

    4)介质性能:

    5)选用的壳体材质和滤芯的材质;

    6)若有特殊要求请写明:

    7)过滤器型式;

    8)用户亦可根据本说明书中标记方法一节中介绍的标记方法,直接选用本公司产品

T型过滤器

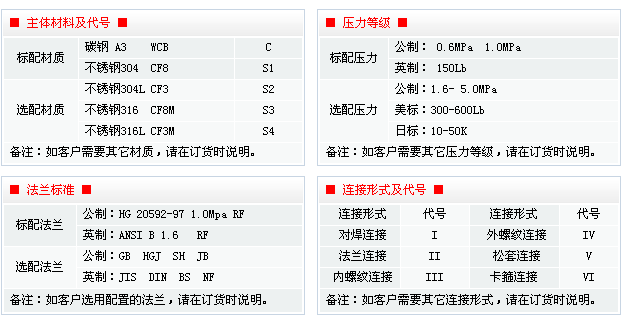

T型过滤器规格

产品应用:
申龙过滤器广泛应用于石油化工、天然气、涂料、油漆、油墨、医药、生物工程、汽车制造、电子、电镀、食品、饮料等领域。
石化、化工行业:双氧水、树脂、润滑油、聚合物、粘胶、航煤及各种油品、催化剂、化学纤维制造过程中各种流体净化、化工中间体产品及化工产品的分离回收;
石油、天然气行业:加气站CNG过滤、胺液脱硫及脱水剂过滤、天然气及炼厂的分离与净化、油田注水、修井、酸化液体过滤;
涂料、油漆、油墨行业:乳胶漆、油漆原料和溶剂过滤、印刷油墨、打印油墨及添加剂;
医药、生物工程行业:输液(LVP和SVP)制药用水、生物制品血浆血清、各种医药中间体、医药原料、溶剂过滤、CIP过滤、发酵罐进气及尾气除菌过滤;
汽车制造行业:电泳漆、面漆、超滤水、前处理液、整车喷淋水、发动机曲轴制造冷却液、喷漆用工业气体及喷漆房气体净化;
电子、电镀行业:液晶显示、光刻机、光盘、铜箔、集成电路及其他微电子及电子产品制造过程的各种化学品及处理、电镀液、工艺气体纯化和净化间气体过滤;
食品、饮料、酒行业:葡萄酒、黄酒、白酒、啤酒、果酒、清酒、果汁、茶饮料、豆奶、乳制品、瓶装水、食用油、醋、味精等食品添加剂制造的流程净化和无菌处理。

    感谢您关注我们的产品,若您希望获得进一步的了解,如T型过滤器价格、T型过滤器规格型号等更多信息,欢迎您随时联络我们,诚邀为您提供最满意的服务!

    精益求精,专业过滤,申龙过滤是您值得信赖的伙伴!
