多介质过滤器的设计要点
时间:   来源:www.hzshenlong.com   点击:
(1)用于RO预处理,8-10m/h,滤前投加絮凝剂接触过滤时取低值。
         用于UF预处理,12-15 m/h。
(备注:鉴于目前水质越来越复杂性,个人设计运行滤速不超滤10m/h)

(2)直径不超过3.4m,最大3.6m。

(3)一般条件下设一台备用,或者无备用一台反洗时校核其他设备的运行滤速不高于强制滤速,水量过大时考虑池体设计。

(3)设计压力一般为0.6MPa;试验压力一般为设计压力的1.25倍;

(4)设计管道内截止流速:带压2-2.5m/s,无压<1m/s,气体介质15~20m/s;

(5)填料级配:罐体内从上到下为无烟煤和石英砂,石英砂从上到下为从小到大粒径。堆成原则:石英砂800mm,细砂越多越好,无烟煤400mm。
(备注:滤床的高度和滤料的平均粒径的比值为800~1 000)

(6)多介质过滤器图纸:a)端面尺寸、标高 b)视镜2个 c)直筒边高度d)支腿底边中心距及底板尺寸 e)铭牌200x150  f)各管口尺寸。

(7)反洗膨胀高度按50%。

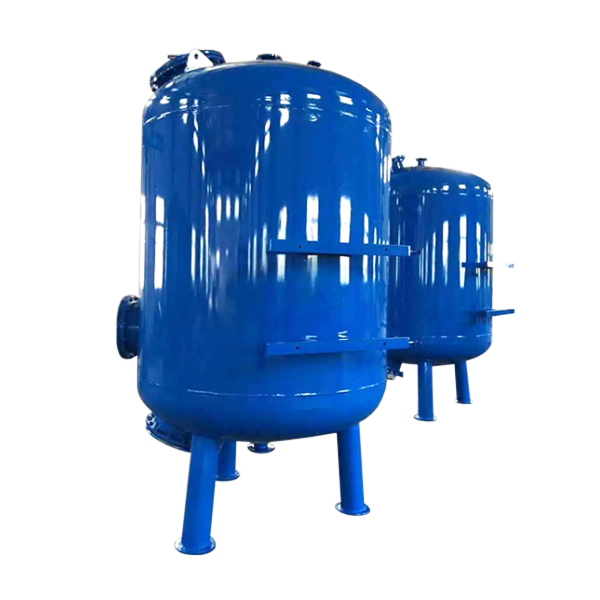

多介质过滤器的设计要点(图1)
